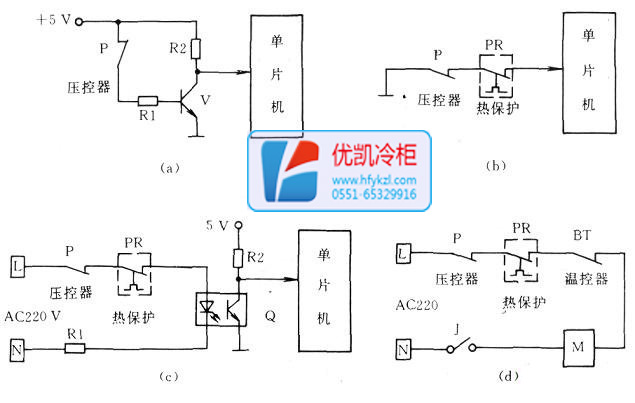

当冷藏展示柜制冷系统压力过高或过低，压缩机运转电流过大，制热时，压缩机回气温度过低均会造成压缩机损坏。其冷藏展示柜制冷系统保护电路形式如下图所示四种。
　　
　　(1)下图(a)是将压力继电器触点串入三极管基极电路中，当冷藏展示柜制冷系统压力正常时压力继电器触点闭合，此时三极管V导通，其集电极为低电平，单片机经内部判断后使冷藏展示柜正常运转。当冷藏展示柜制冷系统压力过高或过低，使压力继电器触点断开。此时由于三极管失去基极偏压而截止，其集电极高电平，单片机经内部判断后使冷藏展示柜停止工作，从而保护了压缩机不被损坏。

　　(2)下图(b)是将直流“地”通过压力继电器和热继电器触点串联后输入单片机，该信号经其内部判断控制冷藏展示柜压缩机正常运行。当冷藏展示柜制冷系统出现故障使压力继电器或热继电器触点断开，即单片机管脚悬空，单片机经内部判断后使冷藏展示柜压缩机停止运行。
　　
　　(3)下图(c)是将AC 220V通过压力继电器和热保护器触点使光电耦合器Q初级形成回路，其中Rl为限流电阻。当P和PR触点接通时，光耦合器Q导通。其集电极为低电平，此信号经单片机内部判断使冷藏展示柜压缩机运行。当P或PR触点断开时，光耦合器截止其集电极为高电平，单片机经内部判断使压缩机停止运行。

　　(4)下图(d)是将AC 220V经压力继电器P、热继电器PR、温控器BT至接触器线圈M和运行继电器J形成回路。当上述任意一个保护元件因故断开，都会造成压缩机接触器线圈回路被切断，从而使压缩机在出现故障时自动停机。
　　
　　系统保护电路还有其它一些形式，如利用室内管温度热敏电阻和室外排气管温热敏电阻，来进行系统自动保护。
